點腐蝕試驗項目介紹：點腐蝕試驗又稱小孔腐蝕，是一種腐蝕集中在金屬表面很小范圍內(nèi)并深入到金屬內(nèi)部甚至穿孔的孔蝕形態(tài)。具有自鈍化特性的金屬，如不銹鋼、鋁和鋁合金等在含氯離子的介質(zhì)中，經(jīng)常發(fā)生點蝕。在許多含氯離子的介質(zhì)中碳鋼也會出現(xiàn)點蝕現(xiàn)象。點蝕通常發(fā)生在易鈍化金屬或合金中，往往在有侵蝕性陰離子與氧化劑共存的條件下發(fā)生，例如，不銹鋼、鈦及鈦合金。在近中性的含氯離子的水溶液或其他特定介質(zhì)中，可能發(fā)生局部溶解形成點蝕。當(dāng)金屬受到應(yīng)力作用時，點蝕往往還易成為應(yīng)力腐蝕裂...
在氯化鐵溶液中進行的 ASTM G48 測試可以快速評估不銹鋼的耐點蝕性。盡管很少在與這種極具侵蝕性的測試溶液類似的介質(zhì)中使用，但氯化鐵溶液與在氯化物溶液（例如海水）中使用期間可能形成的腐蝕坑內(nèi)的環(huán)境有相似之處。因此，該測試已被接受為不銹鋼合金和焊縫的質(zhì)量控制或等級測試。關(guān)于最合適的測試溫度存在很多爭論，因此如果焊縫未通過測試標(biāo)準(zhǔn)，則值得檢查是否正確指定了測試溫度。22%Cr 雙相不銹鋼焊縫的溫度通常為 22°C，而 25%Cr 超級雙相鋼通常要求 35°...
不銹鋼作為一種高強度、高耐腐蝕性的金屬材料，在許多工業(yè)和生活領(lǐng)域都有廣泛應(yīng)用。但在含氯介質(zhì)中使用時，它也會出現(xiàn)腐蝕問題。氯離子是導(dǎo)致不銹鋼腐蝕的主要原因之一。當(dāng)氯離子濃度較低時，如海水中含有的氯離子濃度在19,000 ~ 35,000 mg/L之間，不銹鋼可以保持良好的耐腐蝕性能。這是因為當(dāng)鋼表面暴露在空氣或水中時，會形成一層致密的鈍化膜，該膜可以阻止鋼與介質(zhì)發(fā)生反應(yīng)，從而保護鋼的表面不被腐蝕。然而，當(dāng)氯離子濃度增加到一定程度時(如在海水淡化過程中)，其...
點蝕和縫隙腐蝕：區(qū)分二者之間的差異腐蝕 - 因與環(huán)境產(chǎn)生化學(xué)作用而導(dǎo)致的工程材料劣化是一個代價高昂的問題。管路系統(tǒng)的腐蝕損壞是海上和近海應(yīng)用中利潤損失的主要原因，每年造成數(shù)十億美元的損失。腐蝕是可以預(yù)防的，只要采取預(yù)防性措施，就能減少腐蝕風(fēng)險。幾乎全世界的每一種金屬，在某些特定的條件下都會發(fā)生腐蝕。采取相應(yīng)的措施，可防止油氣應(yīng)用中的腐蝕，尤其是海上應(yīng)用。采取措施前，需要從根本上了解不同類型的腐蝕及腐蝕原因。了解腐蝕的位置可以盡可能地降低石油鉆井平臺和煉油...
一、小孔腐蝕的概念若金屬的大部分表面不發(fā)生腐蝕(或腐蝕是很輕的)，而只在局部地方出現(xiàn)腐蝕小孔并向縱深發(fā)展，這種現(xiàn)象稱為小孔腐蝕，簡稱為孔蝕或點蝕?？孜g時，雖然失重不大，但由于陽極面積很小，因而腐蝕速度很快，嚴(yán)重時會造成管壁穿孔，造成油、水、氣泄漏，有時甚至造成火災(zāi)、爆炸等嚴(yán)重事故。一般金屬表面都可能產(chǎn)生孔蝕，鍍有陰極保護層(Sn，Cu，Ni)的鋼鐵制品，如鍍層不致密，則鋼鐵表面可能產(chǎn)生孔蝕。陽極緩蝕劑用量不足，則未得到緩蝕劑的部分成為陽極區(qū)，也將產(chǎn)生孔蝕。...

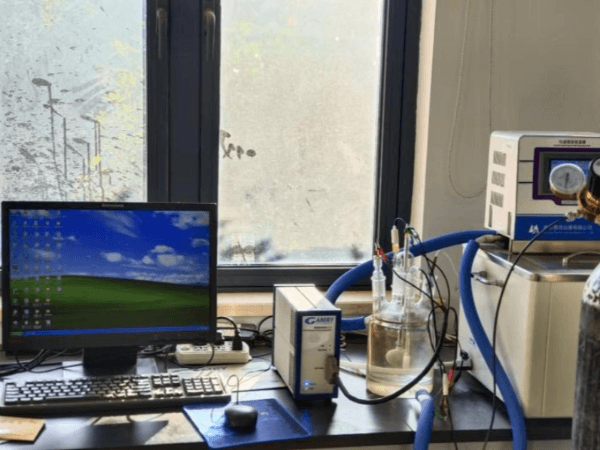

1、點蝕電位測試標(biāo)準(zhǔn)GB/T 17899-199922、點蝕電位項目介紹本標(biāo)準(zhǔn)適用于動電位法測量不銹鋼在中性3.5%氯化鈉溶液中的點蝕電位。3、點蝕電位樣品要求3.1 從板材上取樣，應(yīng)使試驗面是板材的軋制面。非板材的取樣，由供需雙方之間的協(xié)議決定。3.2 試樣的取樣方法，原則上用鋸斷、切削或磨削的方法。用剪切取樣時，應(yīng)注意使試驗面不受剪切的影響。3.3 試驗面用符合GB/T 2481.1規(guī)定的粒度的砂紙按順序進行研磨，一直磨到粒度為W20的砂紙。研磨時要注...
點腐蝕是金屬材料接觸某些溶液，表面上產(chǎn)生點狀局部腐蝕，蝕孔隨時間的延續(xù)不斷地加深，甚至穿孔，稱為點腐蝕(點蝕)，也稱孔蝕。通常點蝕的蝕孔很小，直徑比深度小得多。蝕孔的最大深度與平均腐蝕深度的比值稱為點蝕系數(shù)。此值越大，點蝕越嚴(yán)重。一般蝕孔常被腐蝕產(chǎn)物覆蓋，不易發(fā)現(xiàn)，因此往往由于腐蝕穿孔，造成突然性事故。因此進行點腐蝕試驗是非常有必要的，隱石檢測介紹一下點腐蝕試驗的過程。1、點腐蝕測試標(biāo)準(zhǔn)GB/T 17897—19992、點腐蝕項目介紹通過測量試樣在三氯化鐵...
不銹鋼點腐蝕試驗主要檢測不銹鋼和含鉻的鎳基合金在含氯的氧化環(huán)境中的耐點腐蝕性能。點腐蝕對不銹鋼的破壞性是非常大的，特別是水廠和管道，如果氯離子含量超過1000ppm以后可能就會對不銹鋼產(chǎn)生點腐蝕，導(dǎo)致穿孔現(xiàn)象產(chǎn)生。304不銹鋼點腐蝕穿孔不銹鋼點腐蝕基本原理：在金屬表面局部地區(qū)出現(xiàn)向縱深發(fā)展的腐蝕小孔，其余地區(qū)不腐蝕或腐蝕輕微，這種腐蝕形態(tài)叫點蝕。金屬表面鈍化膜局部(如拉傷、磨損、夾雜、不均勻性等)有缺陷，再鈍化又受到阻止，有缺陷的區(qū)域和沒有缺陷的區(qū)域電位不...
GB/T 18590-2001中文名稱：金屬和合金的腐蝕 點蝕評定方法英文名稱：Corrosion of metals and alloys--Evaluation of pitting corrosion發(fā)布日期 :2001-12-17廢止日期 :無實施日期 :2002-05-01頁 數(shù) :13頁中國標(biāo)準(zhǔn)分類 : [H25] 金屬理化性能實驗方法國際標(biāo)準(zhǔn)分類 : [77.060] 金屬的腐蝕GB/T 18590-2001適用范圍：本標(biāo)準(zhǔn)規(guī)定了用于選擇識別...
GB/T 17897-2016中文名稱：金屬和合金的腐蝕 不銹鋼三氯化鐵點腐蝕試驗方法英文名稱：Corrosion of metals and alloys-Corrosion test for pitting corrosion resistance of stainless steels in the ferric chloride solution發(fā)布日期 :2016-02-24廢止日期 :無實施日期 :2016-11-01頁 數(shù) :6頁中國標(biāo)準(zhǔn)分...
GB/T 17897-2016中文名稱：金屬和合金的腐蝕 不銹鋼三氯化鐵點腐蝕試驗方法英文名稱：Corrosion of metals and alloys-Corrosion test for pitting corrosion resistance of stainless steels in the ferric chloride solution發(fā)布日期 :2016-02-24廢止日期 :無實施日期 :2016-11-01頁 數(shù) :6頁中國標(biāo)準(zhǔn)分...
官方微信
蘇公網(wǎng)安備：
