在金屬材料的性能評估中，硬度是一個關(guān)鍵參數(shù)。其中，HRC（洛氏硬度 C 標尺）是一種廣泛應(yīng)用的硬度測量方法。HRC 硬度主要通過特定的洛氏硬度計進行測量。它是以金剛石圓錐壓頭在一定的試驗力作用下壓入材料表面，根據(jù)壓痕深度來確定硬度值。一、HRC 的特點準確性高：能夠較為準確地反映材料的硬度特性，對于金屬材料的質(zhì)量控制和性能評估具有重要意義。測量范圍廣：適用于硬度較高的金屬材料，如淬火鋼、調(diào)質(zhì)鋼等。操作簡便：測量過程相對簡單，能夠快速得到硬度值，提高了檢測效...
表面熱處理分為兩大類，一類是表面淬火回火熱處理，另一類是化學熱處理，其硬度檢驗方法如下：1、表面淬火回火熱處理 表面淬火回火熱處理通常用感應(yīng)加熱或火焰加熱的方式進行。主要技術(shù)參數(shù)是表面硬度、局部硬度和有效硬化層深度。硬度檢測可采用維氏硬度計，也可采用洛氏或表面洛氏硬度計。試驗力(標尺)的選擇與有效硬化層深度和工件表面硬度有關(guān)。這里涉及到三種硬度計。維氏硬度計是測試熱處理工件表面硬度的重要手段，它可選用0.5～100kg的試驗力，測試薄...
一、什么是金屬材料的硬度？從事金屬熱處理行業(yè)或相關(guān)的鋼材行業(yè)等多多少少都會遇到這樣的問題，此金屬的硬度值有多少?金屬的表面抵抗比它更堅硬的物體(例如：金剛石 / 淬火鋼球)壓入時產(chǎn)生形變的能力，稱為硬度。二、用什么方法檢測金屬材料的硬度常見的，用來檢測金屬硬度指標的方法有三種，分別是：洛氏硬度(HRA / HRB / HRC)、布氏硬度(HBW / HBS)、維氏硬度(HV)三、洛氏硬度(HRA / HRB / HRC)洛氏硬度，是以壓痕的深淺來定義該材料...
金屬材料表面抵抗其它更硬物體壓人的能力稱為硬度。常用的硬度指標有布氏硬度(HES或 HEBW)、洛氏硬度(HRA,HRB、HRC)維氏硬度(HV)及肖氏硬度(HS)。根據(jù)GB231規(guī)定，布氏硬度表示符號為 HBS和HBW兩種，壓頭為火鋼球時用HBS表示，--般用于測量軟的鋼材、灰鑄鐵、有色金屬等，布氏硬度在450以下的材料，壓頭為硬質(zhì)合金時，則用HBW表示，適用于布氏硬度值在450以上的材料。洛氏硬度用于測量各種鋼材，有色金屬，經(jīng)淬火后的高硬度工件，表面...
GB/T 2654-2008中文名稱：焊接接頭硬度試驗方法英文名稱：Hardness test methods on welded joints發(fā)布日期 :2008-03-31廢止日期 :無實施日期 :2008-09-01頁 數(shù) :12頁中國標準分類 : [J33] 加工工藝國際標準分類 : [25.160.40] 焊接接頭GB/T 2654-2008適用范圍 :本標準規(guī)定了焊接接頭的硬度試驗方法。本標準適用于金屬材料的電弧焊接頭,其他接頭種類的硬度測試亦...

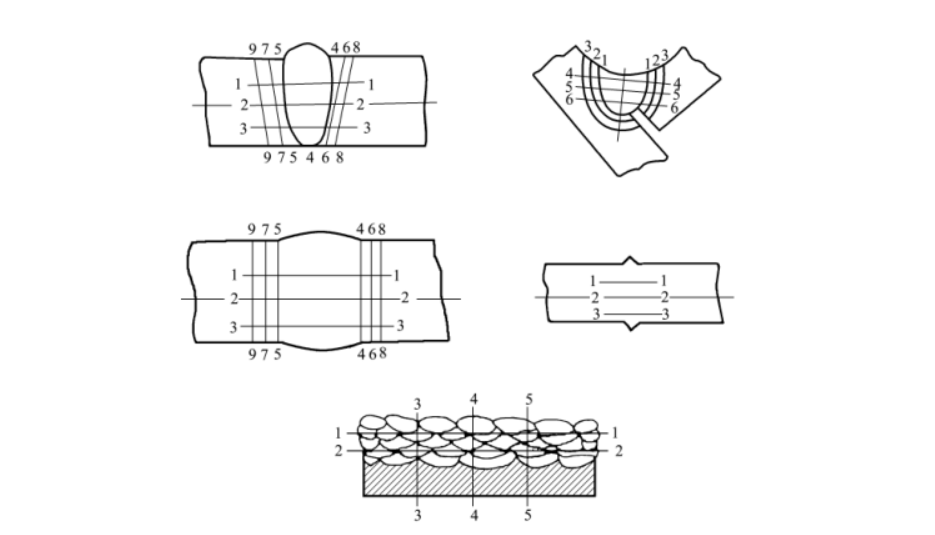

焊接接頭硬度試驗用于評定焊接接頭的硬化傾向，并可間接考核焊接接頭的脆化程度。硬度試驗可以測定焊接接頭的洛氏、布氏和維氏硬度、以對比焊接接頭各個區(qū)域性能上的差別、找出區(qū)域性偏析和近縫區(qū)的淬硬傾向。硬度試驗也用于測定堆焊金屬表面的硬度。焊接接頭和堆焊金屬硬度試驗有關(guān)規(guī)定應(yīng)按GB/T2654-2008《焊接接頭及堆焊金屬硬度試驗方法》的標準進行。一、硬度試件制備1.焊接接頭的硬度試樣的樣、應(yīng)在垂直于焊縫軸線方向的相應(yīng)區(qū)段截取、截取的樣壞應(yīng)包括焊接接頭的所有區(qū)域，...
金屬材料硬度檢測方法 1、冷軋鋼帶的硬度檢測 冷軋鋼帶通常是按照不同的質(zhì)量等級或回火程度生產(chǎn)的。每種鋼帶均適合一種特殊形式的后續(xù)加工?？梢愿鶕?jù)材料厚度的不同測試其回火后的硬度，較厚的材料用HRB標尺、較薄的材料用HR30T標尺。在鋼帶標準中，常常根據(jù)鋼帶厚度的不同，采用HRB或HRT標尺，規(guī)定各級別鋼帶回火處理后的硬度最大值。 2、彈簧鋼板的硬度檢測 彈簧鋼板要以淬火并回火狀態(tài)供貨，其硬度檢測非常重要。材料厚度在1.27mm以上時可用HRC檢測...
官方微信
蘇公網(wǎng)安備：
